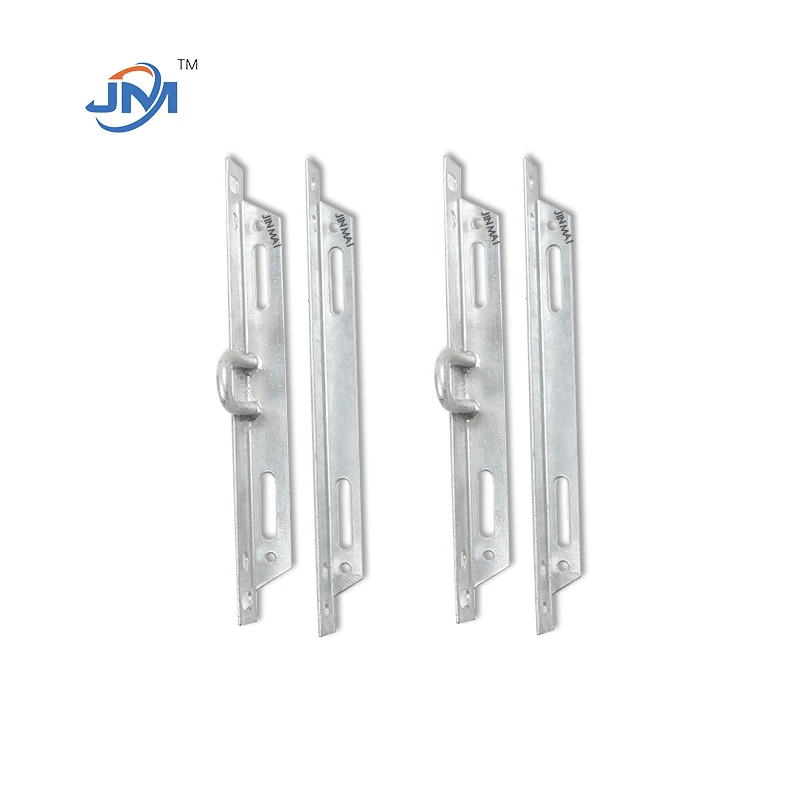

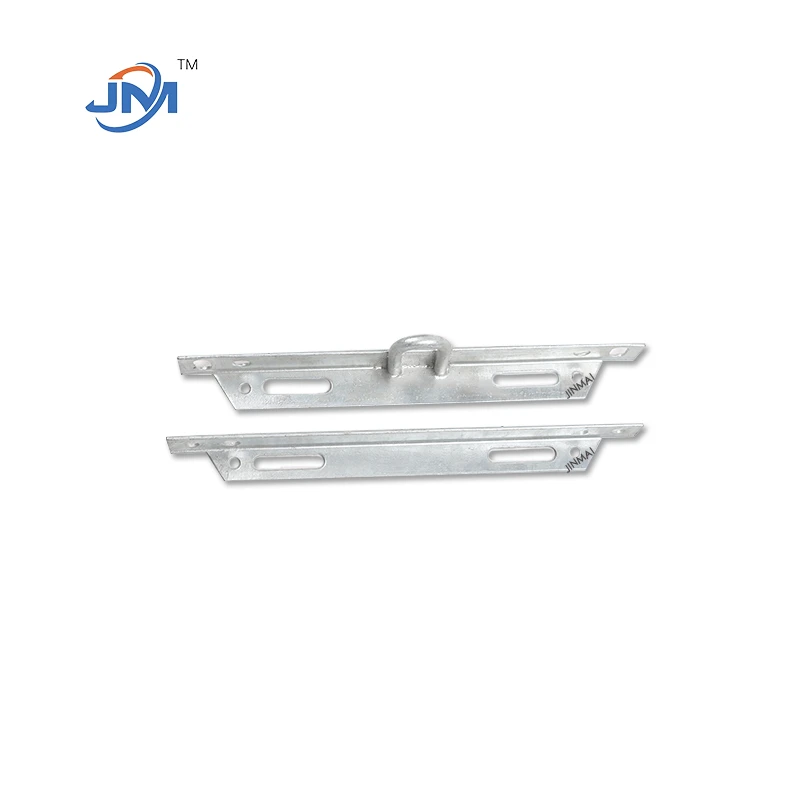

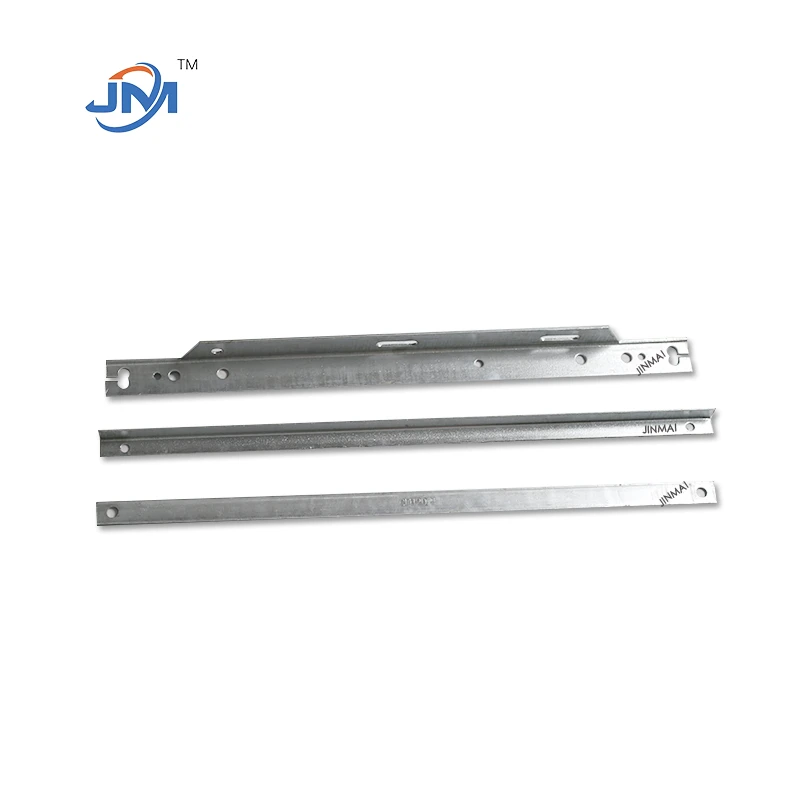

Elektrikli Çapraz Kol

Destek kirişi olarak da bilinen Elektrikli Çapraz Kol, havai iletim ve dağıtım hatlarında önemli bir bileşendir. Uygun aralık ve stabiliteyi sağlamak için yalıtkanları, iletkenleri ve diğer elektrikli ekipmanı desteklemek için kullanılırlar.

Malzeme:

Geleneksel ahşabın belirli yalıtım özellikleri vardır ancak çevreden kolaylıkla etkilenir. Çelik (galvanizli ve paslanmaz çelik) yüksek dayanıma ve dayanıklılığa sahiptir ve aynı zamanda günümüzde en yaygın kullanılan malzemedir.

İşlev:

İzolatörlerin ve donanımın, destek iletkenlerinin ve paratonerlerin olduğundan emin olun ve bunları gerektiği gibi belirli bir güvenli mesafede tutun. Şalt donanımı, paratoner vb. gibi hat ekipmanlarını kurun. Kısa devreyi ve toprakla veya diğer nesnelerle temasın neden olduğu diğer arızaları önlemek amacıyla iletken için sağlam bir destek platformu sağlayın. Fazlar-fazlar arası kısa devreyi ve toprağa deşarjı önlemek için hattın elektrik yalıtım performansını koruyun. Yükü dağıtın ve havai hattın taşıdığı iletkenin ağırlığı, rüzgar, buz ve kar gibi doğal faktörlerin neden olduğu yükü direk kulesine eşit olarak dağıtın.

Tip:

Düz Çapraz Kollar: Bu, yalıtkanları ve iletkenleri desteklemek için kullanılan basit yatay yapıya sahip en yaygın türdür.
V-Şekilli Çapraz Kollar: V-şeklindeki yapısıyla daha iyi iletken desteği sağlar, özellikle güçlü rüzgarların veya uzun açıklıkların olduğu alanlar için uygundur.
Yatay V Çapraz Kollar: Yatay V-şeklindeki yapısıyla daha yüksek mekanik dayanım ve daha düşük rüzgar direnci sağlar ve genellikle yüksek-gerilim iletim hatlarında ve trafo merkezlerinde kullanılır.
Teğet Çapraz Kol: İletim ve dağıtım hatlarının düz kısımlarında kullanılır, iletken desteği sağlar, uygun aralık ve stabilite sağlar.
Açılı Çapraz Kollar: İletkenin yön değiştirdiği noktayı desteklemek üzere tasarlanmış olup, sapma açısına bağlı olarak çeşitli konfigürasyonlara sahip olabilir.

Kısaca Elektrikli Travers, güç sisteminde önemli bir rol oynamakta olup, performansı ve kalitesi, güç sisteminin güvenli ve istikrarlı çalışmasıyla doğrudan ilgilidir. Bu nedenle, elektrikli traversleri tasarlarken ve kurarken, ilgili standartları ve gereksinimleri karşıladıklarından emin olmak için çeşitli faktörlerin tam olarak dikkate alınması gerekir.
