D Demir / D-tipi Kelepçe İletişim Hattı Aksesuarları

I. D-tipi Demir (D-tipi braket) nedir?

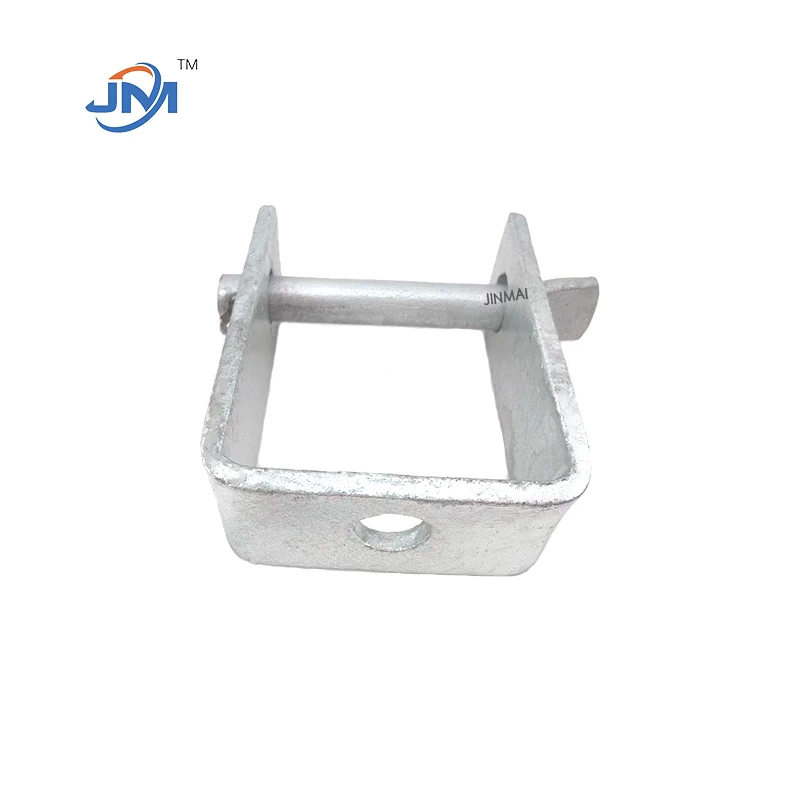

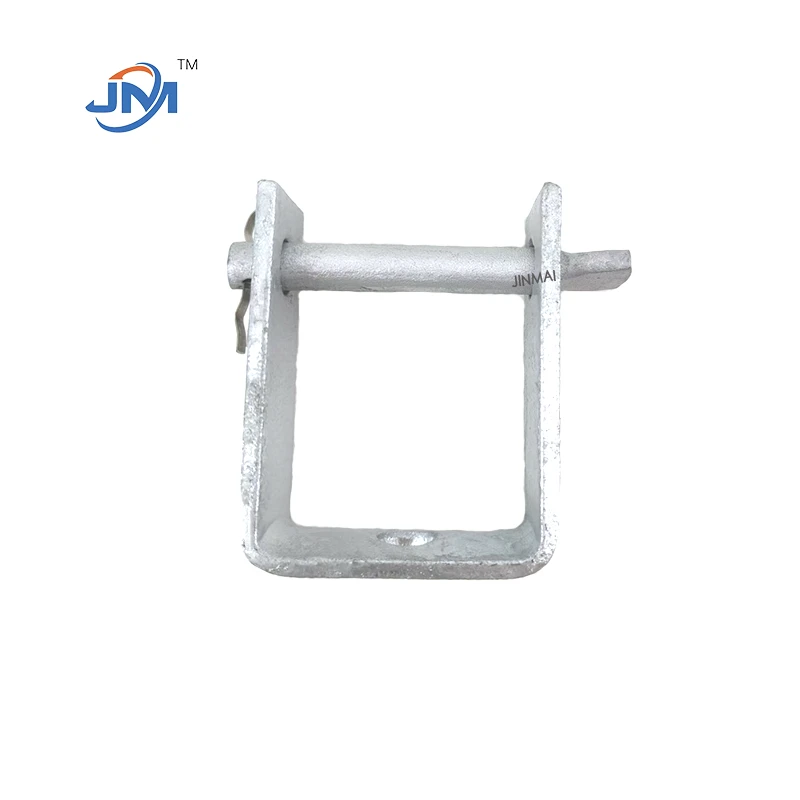

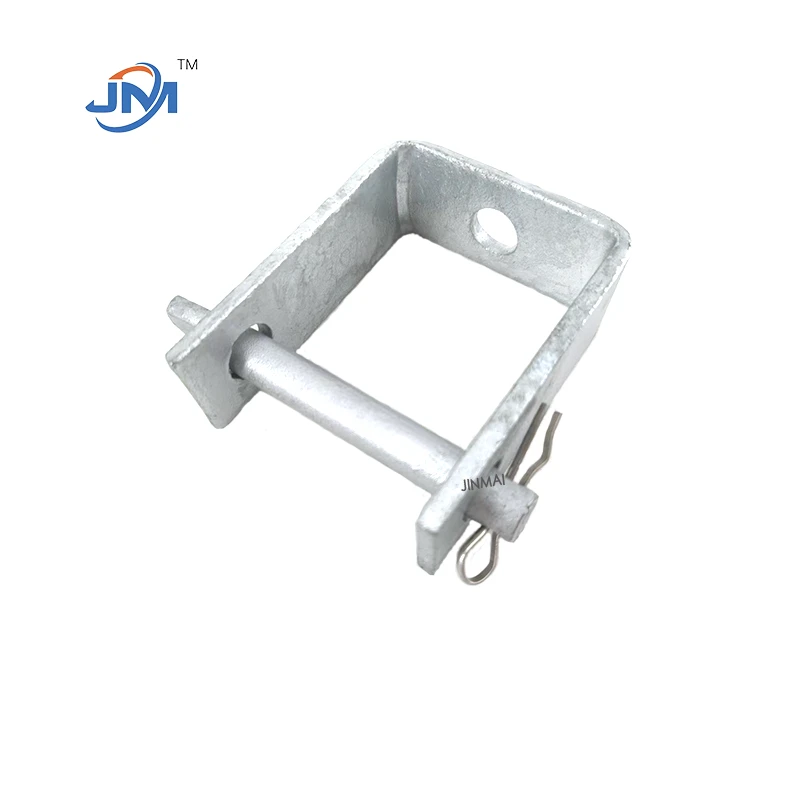

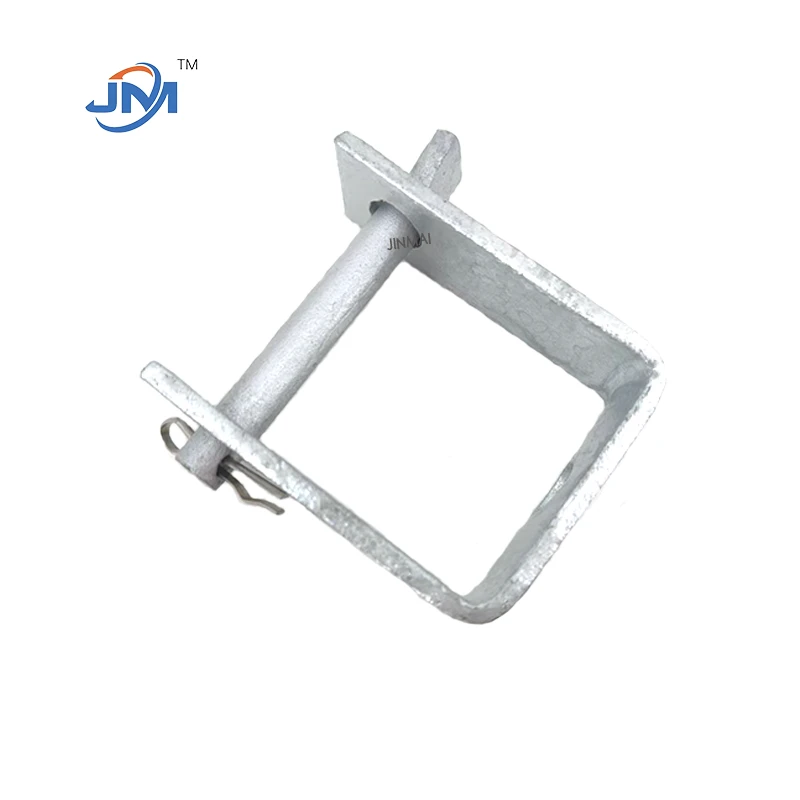

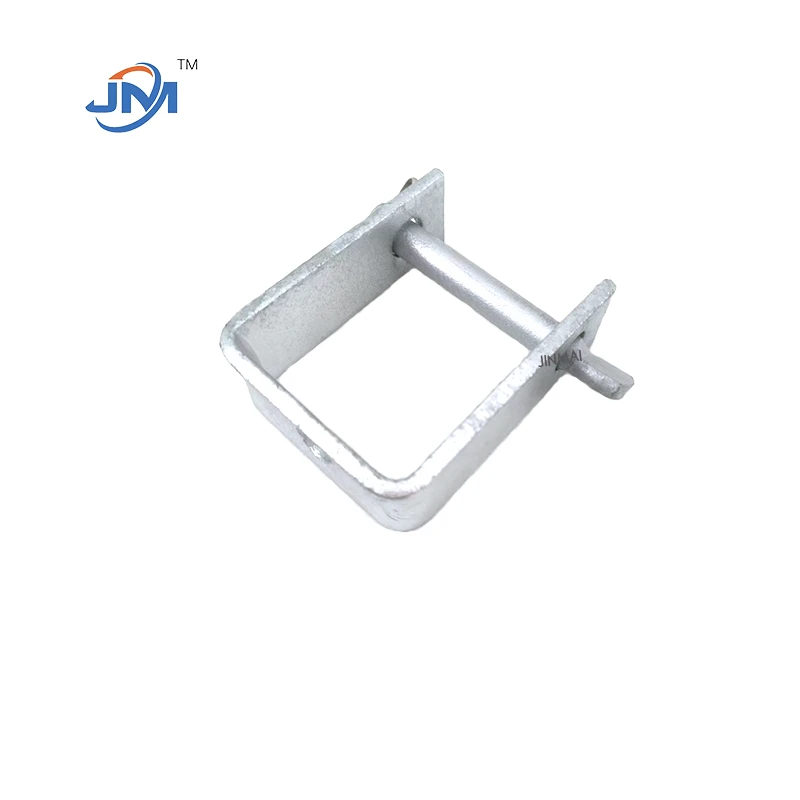

Malzeme: Q235 yüksek-kaliteli karbon çeliği/dövülebilir dökme demirden yapılmış, sıcak-daldırma galvanizli yüzeye (70μm'den büyük veya eşit), korozyona-dirençli, uzun ömürlü ve zorlu dış mekan ortamları için uygundur. Yapı, cıvata delikleri olan D-şeklinde bir gövdeden oluşur ve izolatörleri ve gergi teli bağlantılarını takmak ve sabitlemek için cıvatalar, somunlar ve rondelalarla birlikte gelir.

Basit yapı ve sabit gerilim: D-şeklindeki açıklık tasarımı, yalıtkan/gergi teli bağlantılarına sıkı bir şekilde oturarak eşit gerilim dağılımı, bükülmeye karşı direnç, yüksek gerilme mukavemeti ve deformasyon ve kırılmaya karşı direnç sağlar.

Korozyona dayanıklı ve dayanıklı, uzun ömürlü: Sıcak-daldırma galvanizli, tam kaplamalı, tuz serpintisine, yağmura, güneşe maruz kalmaya, asitlere ve alkalilere karşı dayanıklı, dış mekanda 15-20 yıl hizmet ömrüne sahip.

Kolay kurulum ve güçlü çok yönlülük: Çeşitli pim izolatörleri, askı izolatörleri ve gergi teli izolatörleriyle uyumlu standart delik konumları, karmaşık aletlere gerek kalmadan doğrudan traverslere/direğe/kulelere monte edilebilir.

Eksiksiz teknik özellikler ve özelleştirilebilir: Yalıtkan modeline, tel çapına ve çekme mukavemetine göre çeşitli özelliklerde (tek delik/çift delik, farklı genişlikler/kalınlıklar) mevcuttur ve-standart dışı özelleştirmeyi destekler.

1. Yüksek ve alçak gerilim havai dağıtım hatları
Pim izolatörlerinin ve kelebek izolatörlerin 10kV/0,4kV'yi destekleyen direk çapraz kollarına sabitlenmesi 1. **Alüminyum örgülü tel ve çelik-özlü alüminyum örgülü tel:** İletken yalıtımı ve direklere ve kulelere sabitleme için kullanılır.

2. **Koruma/Sabitleme Sistemi:** Koruma izolatörleri, UT kelepçeleri ve direk korumaları için kama kelepçeleri, terminal kulesi ankrajı ve gerilim bölümü sabitlemesi, hat gerilimini dengeleme ve kulenin eğilmesini önleme ile birlikte kullanılır.

3. **İletişim/Güç Hatları Aynı Kutupta:** Direkler ve kuleler üzerindeki ekstra yükü artırmadan güç/iletişim hatlarını destekleyen 5G baz istasyonunu- destekleyen iletişim optik kablo askı tellerini ve ADSS optik kablo izolatörlerini sabitlemek için kullanılır.

IV. Kurulum ve Kullanım Önlemleri

Kurulumdan önce, D-demirin çatlaksız olduğundan, galvanizli katmanın sağlam olduğundan ve cıvataların/somunların eksiksiz olduğundan ve dayanıklılık standartlarını karşıladığından emin olun.

Yalıtkanlar demir açıklığına gömülmeli ve gevşemeyi ve zayıf bağlantıyı önlemek için cıvata sıkma torku spesifikasyonlara uygun olmalıdır.

Galvanizli katmana ve yapısal dayanıklılığa zarar vermemek için D-demir gövdeye çarpmayın veya kaynak yapmayın.

Düzenli inceleme: Gevşeme, korozyon ve deformasyon olup olmadığını kontrol edin. Kıyı/yüksek-nemli bölgelerde denetim döngüsünü kısaltın.

AD-tipi demir, havai enerji hatları için yaygın olarak kullanılan bir demir bağlantı tertibatıdır. D/U-şekillidir ve temel işlevi yalıtkanları (pim tipi, askı tipi, gergi teli izolatörleri) sabitlemek ve iletkenleri direklere/traverslere bağlamaktır. Hat temel destek konnektörlerine aittir.

Malzeme: Q235 yüksek-kaliteli karbon çeliği/dövülebilir dökme demirden yapılmış, sıcak-daldırma galvanizli yüzeye (70μm'den büyük veya eşit), korozyona-dirençli, uzun ömürlü ve zorlu dış mekan ortamları için uygundur. Yapı, cıvata delikleri olan D-şeklinde bir gövdeden oluşur ve izolatörleri ve gergi teli bağlantılarını takmak ve sabitlemek için cıvatalar, somunlar ve rondelalarla birlikte gelir.

Basit yapı ve sabit gerilim: D-şeklindeki açıklık tasarımı, yalıtkan/gergi teli bağlantılarına sıkı bir şekilde oturarak eşit gerilim dağılımı, bükülmeye karşı direnç, yüksek gerilme mukavemeti ve deformasyon ve kırılmaya karşı direnç sağlar.

Korozyona dayanıklı ve dayanıklı, uzun ömürlü: Sıcak-daldırma galvanizli, tam kaplamalı, tuz serpintisine, yağmura, güneşe maruz kalmaya, asitlere ve alkalilere karşı dayanıklı, dış mekanda 15-20 yıl hizmet ömrüne sahip.

Kolay kurulum ve güçlü çok yönlülük: Çeşitli pim izolatörleri, askı izolatörleri ve gergi teli izolatörleriyle uyumlu standart delik konumları, karmaşık aletlere gerek kalmadan doğrudan traverslere/direğe/kulelere monte edilebilir.

Eksiksiz teknik özellikler ve özelleştirilebilir: Yalıtkan modeline, tel çapına ve çekme mukavemetine göre çeşitli özelliklerde (tek delik/çift delik, farklı genişlikler/kalınlıklar) mevcuttur ve-standart dışı özelleştirmeyi destekler.

1. Yüksek ve alçak gerilim havai dağıtım hatları
Pim izolatörlerinin ve kelebek izolatörlerin 10kV/0,4kV'yi destekleyen direk çapraz kollarına sabitlenmesi 1. **Alüminyum örgülü tel ve çelik-özlü alüminyum örgülü tel:** İletken yalıtımı ve direklere ve kulelere sabitleme için kullanılır.

2. **Koruma/Sabitleme Sistemi:** Direk koruması, terminal kulesi ankrajı ve gerilim bölümü sabitlemesi, hat gerilimini dengelemek ve kulenin eğilmesini önlemek için koruma izolatörleri, UT kelepçeleri ve kama kelepçeleriyle birlikte kullanılır.

3. **İletişim/Güç Hatları Aynı Kutupta:** Direk üzerindeki ekstra yükü artırmadan güç/iletişim hatlarını destekleyen 5G baz istasyonunu- destekleyen iletişim optik kablo askı tellerini ve ADSS optik kablo izolatörlerini sabitlemek için kullanılır.

**Kurulumdan önce, D-demirin çatlaksız olduğundan, galvanizli katmanın sağlam olduğundan ve cıvataların/somunların eksiksiz olduğundan ve dayanıklılık standartlarını karşıladığından emin olun.**
**İzolatörler demir açıklığına gömülmeli ve gevşemeyi ve kötü bağlantıyı önlemek için cıvata sıkma torku spesifikasyonlara uygun olmalıdır.**
**Galvanize katmana ve yapısal dayanıklılığa zarar vermemek için D-demir gövdeye çarpmayın veya kaynak yapmayın.**
**Düzenli inceleme:** Gevşeme, korozyon ve deformasyon olup olmadığını kontrol edin. Kıyı/yüksek-nemli bölgelerde denetim döngüsünü kısaltın.**

AD-tipi demir, havai enerji hatları için yaygın olarak kullanılan bir demir bağlantı tertibatıdır. D/U-şekillidir ve temel işlevi yalıtkanları (pim tipi, askı tipi, gergi teli izolatörleri) sabitlemek ve iletkenleri direklere/traverslere bağlamaktır. Hat temel destek konnektörlerine aittir.

Malzeme: Q235 yüksek-kaliteli karbon çeliği/dövülebilir dökme demirden yapılmış, sıcak-daldırma galvanizli yüzeye (70μm'den büyük veya eşit), korozyona-dirençli, uzun ömürlü ve zorlu dış mekan ortamları için uygundur. Yapı, cıvata delikleri olan D-şeklinde bir gövdeden oluşur ve izolatörleri ve gergi teli bağlantılarını takmak ve sabitlemek için cıvatalar, somunlar ve rondelalarla birlikte gelir.

Basit yapı ve sabit gerilim: D-şeklindeki açıklık tasarımı, yalıtkan/gergi teli bağlantılarına sıkı bir şekilde oturarak eşit gerilim dağılımı, bükülmeye karşı direnç, yüksek gerilme mukavemeti ve deformasyon ve kırılmaya karşı direnç sağlar.

Korozyona dayanıklı ve dayanıklı, uzun ömürlü: Sıcak-daldırma galvanizli, tam kaplamalı, tuz serpintisine, yağmura, güneşe maruz kalmaya, asitlere ve alkalilere karşı dayanıklı, dış mekanda 15-20 yıl hizmet ömrüne sahip.

Kolay kurulum ve güçlü çok yönlülük: Çeşitli pim izolatörleri, askı izolatörleri ve gergi teli izolatörleriyle uyumlu standart delik konumları, karmaşık aletlere gerek kalmadan doğrudan traverslere/direğe/kulelere monte edilebilir.

Eksiksiz teknik özellikler ve özelleştirilebilir: Yalıtkan modeline, tel çapına ve çekme mukavemetine göre çeşitli özelliklerde (tek delik/çift delik, farklı genişlikler/kalınlıklar) mevcuttur ve-standart dışı özelleştirmeyi destekler.

1. Yüksek ve alçak gerilim havai dağıtım hatları
Pim izolatörlerinin ve kelebek izolatörlerin 10kV/0,4kV'yi destekleyen direk çapraz kollarına sabitlenmesi 1. **Alüminyum örgülü tel ve çelik-özlü alüminyum örgülü tel:** İletken yalıtımı ve direklere ve kulelere sabitleme için kullanılır.

2. **Koruma/Sabitleme Sistemi:** Direk koruması, terminal kulesi ankrajı ve gerilim bölümü sabitlemesi, hat gerilimini dengelemek ve kulenin eğilmesini önlemek için koruma izolatörleri, UT kelepçeleri ve kama kelepçeleriyle birlikte kullanılır.

3. **İletişim/Güç Hatları Aynı Kutupta:** Direk üzerindeki ekstra yükü artırmadan güç/iletişim hatlarını destekleyen 5G baz istasyonunu- destekleyen iletişim optik kablo askı tellerini ve ADSS optik kablo izolatörlerini sabitlemek için kullanılır.

**Kurulumdan önce, D-demirin çatlaksız olduğundan, galvanizli katmanın sağlam olduğundan ve cıvataların/somunların eksiksiz olduğundan ve dayanıklılık standartlarını karşıladığından emin olun.**
**İzolatörler demir açıklığına gömülmeli ve gevşemeyi ve kötü bağlantıyı önlemek için cıvata sıkma torku spesifikasyonlara uygun olmalıdır.**
**Galvanize katmana ve yapısal dayanıklılığa zarar vermemek için D-demir gövdeye çarpmayın veya kaynak yapmayın.**
**Düzenli inceleme:** Gevşeme, korozyon ve deformasyon olup olmadığını kontrol edin. Kıyı/yüksek-nemli bölgelerde denetim döngüsünü kısaltın.**
